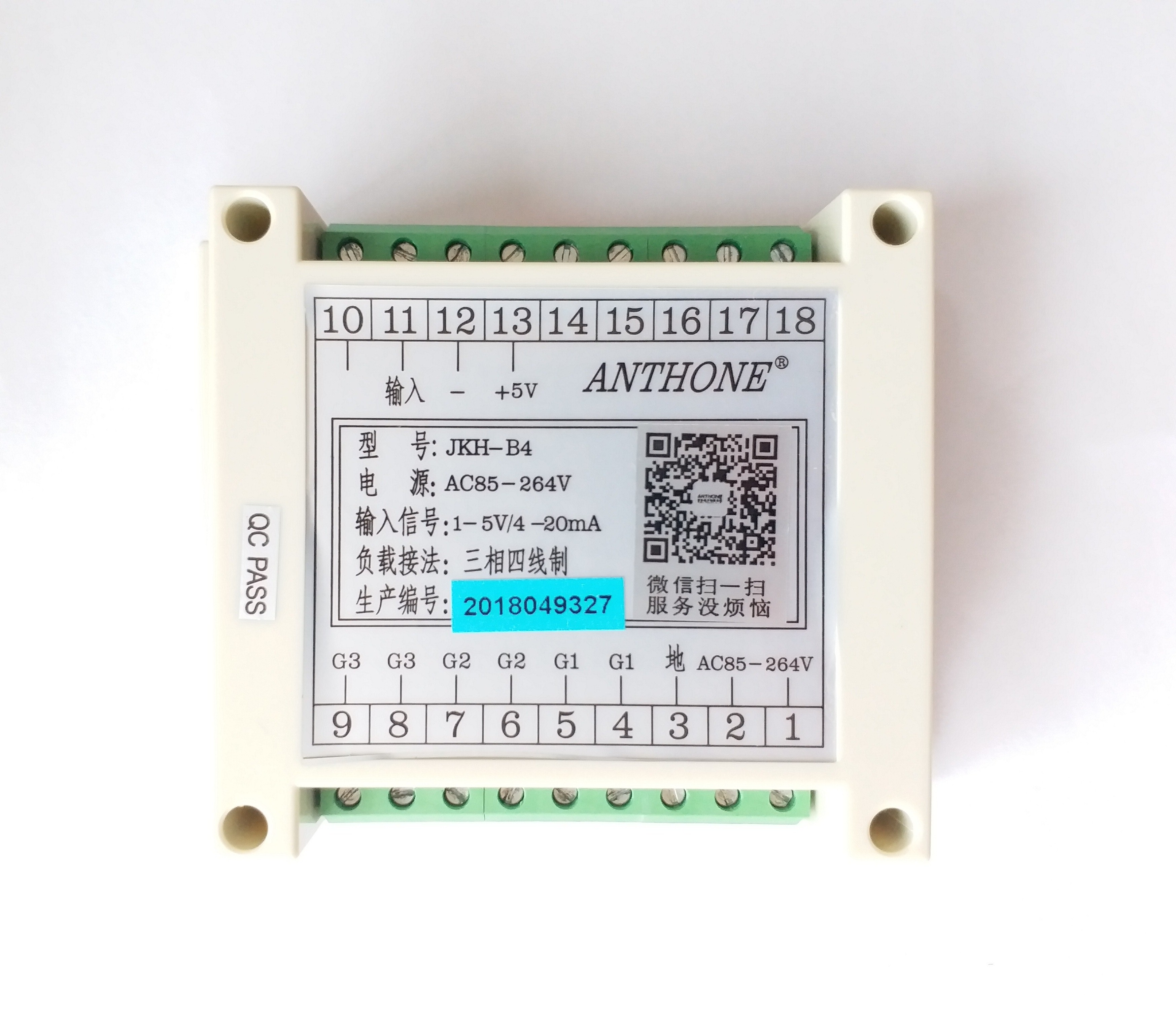

JKH-B4可控硅移相觸發模板
更新時間：2022-07-25 12:07:52 字號：T|T
JKH-B4移項觸發模塊是在JKH-A3基礎上，取消了外接的220V/9V電源變 壓器，直接采用220VAC供電，安裝更簡便。具有多種控制輸入規格，輸入輸出光電隔離，寬脈沖觸發穩定****。 具有多種控制輸入規格，輸入輸出光電隔離，寬脈沖觸發穩定****。沒有同步變壓器，既可以與各種自動化儀表配套使用，也可以外接電位器手動控制，對儀表無干擾，廣泛應用于負載要求連續平滑調節，控制精度要求較高或不允許大電流沖擊的控制系統。如交直流電機調速、調壓、充電等。接線簡便，無需考慮相序問題。****的過流保護使得主回路可控硅損壞不會導致控制器損壞，甚至在觸發線接錯的情況下，短時間內也不會損壞控制器。
JKH-B4移項觸發模塊采用環氧樹脂封裝、對安裝位置無要求，能適應惡劣環境。
JKH-B4移項觸發模塊適合于三相四線制的星形接法。
主要技術指標
輸入規格：1-5V (4-20mA)、10K電位器（手動調節時）
輸出規格：三相四線制觸發
移相范圍：0-180
觸發容量：≤800A的雙向或兩個單向反并聯的可控硅
電源電壓：85-264 VAC
